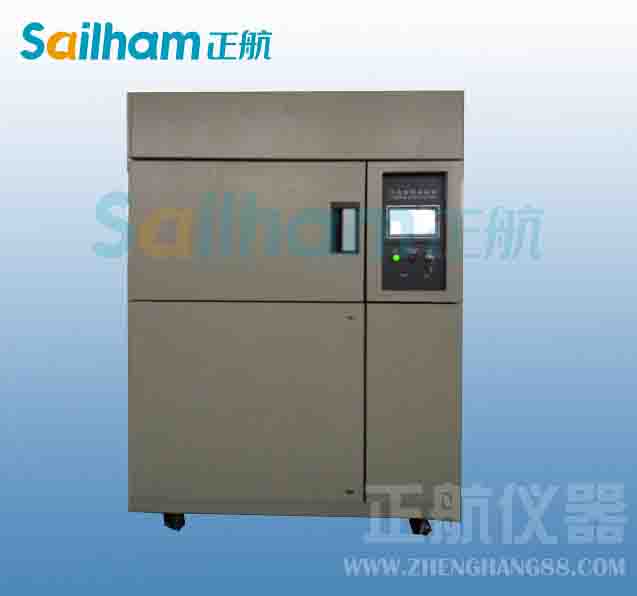

高低溫沖擊箱控制及益示電路
高低溫沖擊箱控制電路
▲、控制電路有兩種：一種是面板上的功能操作鍵，通 過這些按鍵可實現溫度調節、速凍等設置：另一種是來 自冷藏室、冷凍室的溫度檢測以及箱門的開關信號，通 過對這些信號的識別可對壓縮機運轉時間、停機時間進 行控制，以及控制照明燈是否點亮。
顯示電路顯示電路的作用是通過指示燈或顯示屏（數碼顯示 屏或LCD顯示屏）對工作狀態或保護狀態進行顯示，不但方便用戶的使用，還便于故障的 檢修。
高低溫沖擊箱典型故障
▲、若微處理器的三個基本工作條件電路異常，微處理器不能工作，會產生整機不工作、電 源指示燈亮或不亮的故障。電源指示燈是否發光取決于其供電或控制方式。另外，時鐘振蕩 電路異常還會產生控制功能紊亂等故障。
▲、操作鍵開路會產生不能開機或某些功能失效的故障，而按鍵接觸不良會產生有時正常有 時異常的故障。
高低溫沖擊箱故障檢測
▲、懷疑供電異常時可采用電壓法進行判斷。懷疑復位電路異常時通常采用電阻、電容檢測 法對元器件進行判斷。懷疑時鐘振蕩電路異常時，最好通過代換晶體、移相電容進行判斷。 懷疑按鍵接觸不良時，用數字式萬用表的“二極管”擋在路就可方便地測出。
▲、由于復位時間極短，所以通過測電壓的方法很難判斷CPU是否輸入了復位倌號. 與 而一般維修人員又沒有示波器，為此可通過簡單易行的模擬法進行判斷.對于采 技巧用低電平復位方式的復位電路，可通過100ft電阻將CPU的復位端子對地瞬間短 接，若CPU能夠正常工作，說明復位電路異常；對于采用商電平復位方式的復位 電路可通過ioon電阻將CPU的復位端子對5V電源瞬間短接，若CPU能夠正常 工作，說明復位電路異常.
