進(jìn)口鹽霧試驗(yàn)箱試驗(yàn)過(guò)程中， 鹽霧的微粒慢慢沉降并附著在材料的表面上, 逐步引起材料的老化或金屬的腐蝕。相關(guān)的控制參數(shù)為：
1) 鹽溶液成分
最早人們基于海水組成與海洋大氣組成相似的特征, 在許多標(biāo)準(zhǔn)中規(guī)定采用人造海水作為鹽霧發(fā)生源, 但由于人造海水成分復(fù)雜, 配制繁瑣, 且考慮到主要的腐蝕是由N aC l引起的, 所以后來(lái)認(rèn)為僅用單一NaC l溶液即可。經(jīng)研究, 5%左右濃度時(shí)的N aC l溶液, 其腐蝕速度最快 , 因此目前標(biāo)準(zhǔn)基本都采用5% 或50g /L 的NaC l溶液。此外, 溶液濃度越高, 除易堵塞噴嘴外, 由于氧在溶液中的溶解度逐漸降低, 腐蝕速度也降低; 同時(shí), 地球上海水含鹽濃度為1% ~ 411% , 5% 的NaC l溶液比較接近于海水的濃度。
2) 溫度: 中性鹽霧和乙酸鹽霧的溫度一般選用35e，這個(gè)溫度模擬了許多國(guó)家夏季最高平均溫度; 銅加速乙酸鹽霧試驗(yàn)則選用50e 以加速腐蝕速度。
3) pH 值: 鹽霧的酸堿度對(duì)腐蝕速度有較大影響, 中性鹽霧pH 值需控制在615~ 712 ( 25e ),乙酸及乙酸銅加速鹽霧pH 值控制范圍則為311 ~313 ( 25e ) , pH 值范圍越窄, 試驗(yàn)重現(xiàn)性越好。試驗(yàn)過(guò)程主要是通過(guò)測(cè)試鹽霧收集液的pH 值來(lái)調(diào)整和控制配制鹽液的酸堿度, 以保證試驗(yàn)箱內(nèi)鹽霧的pH值在要求的范圍內(nèi)。
4) 鹽霧沉降率: 懸浮著的鹽霧顆料對(duì)金屬并不發(fā)生腐蝕作用, 鹽霧只有沉降于金屬表面而形成液滴或液膜時(shí), 才能對(duì)金屬產(chǎn)生腐蝕作用。一般鹽霧沉降率控制在110~ 210mL /80cm1h, 這個(gè)范圍的沉降率, 會(huì)使腐蝕速度穩(wěn)定, 試驗(yàn)結(jié)果重現(xiàn)性好。
5) 樣品擺放: 由于鹽霧是垂直降落, 樣品的迎霧面為主要的腐蝕面, 而樣品擺放角度決定了樣品的迎霧面, 一般標(biāo)準(zhǔn)規(guī)定平板樣品與垂直方向角度在15b~ 30b之間。

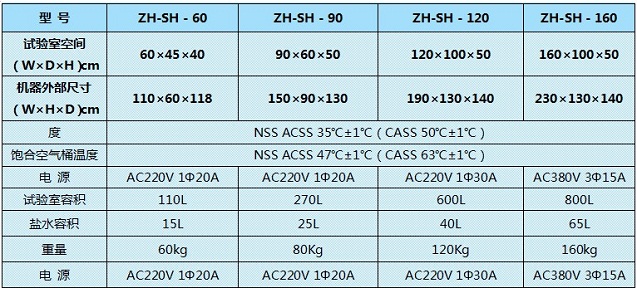

6) 箱體: 一般標(biāo)準(zhǔn)要求試驗(yàn)箱體容積不小于014m3, 設(shè)備材料必須抗鹽霧腐蝕, 且不影響試驗(yàn)結(jié)果; 試驗(yàn)箱內(nèi)頂部和內(nèi)壁上以及其他部位的冷凝液不應(yīng)滴落在試驗(yàn)樣品上, 箱頂蓋與水平面的夾角應(yīng)大于25b; 鹽霧不可直接噴射到樣品上等等箱體設(shè)計(jì)要求。
以上就是相關(guān)進(jìn)口鹽霧試驗(yàn)箱主要控制參數(shù)的詳細(xì)內(nèi)容，正航無(wú)所不在，為您保駕護(hù)航是我們一貫秉承的目標(biāo)。 http://www.yianbbs.com
