◁ 在溫度根本穩(wěn)定在20℃時(shí)，相對濕度別離為6.1％、22.9％、31.9％環(huán)境條件下，飽滿吸水分子篩試樣進(jìn)行交換，不一樣濕度環(huán)境分子篩飽滿吸水率檢查成果。

◁ 將在上述三種濕度環(huán)境飽滿吸水分子篩試樣別離放置在盛有變色硅膠、分子篩干燥器中，三種樣品吸附水分均有有些開釋，在硅膠干燥器中分子篩試樣吸附的水分開釋到達(dá)平衡，水分含量平均值為16.3％；在分子篩干燥器中分子篩試樣吸附水分含量平均值為13.9％。

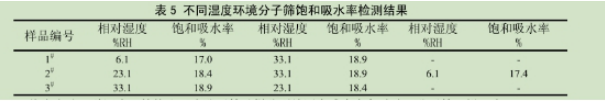

◁ 成果剖析從表5檢查成果可見，當(dāng)分子篩在溫度為20℃±2℃，相對濕度為6.1％、22.9％、31.9％三種濕度環(huán)境飽滿吸水后,堅(jiān)持溫度根本不變，改動(dòng)其濕度環(huán)境，環(huán)境濕度增大，分子篩飽滿吸水率也隨之增大，環(huán)境濕度下降，分子篩飽滿吸水率也隨之下降分子篩飽滿吸水率從18.9％降至17.4％。

◁ 在相對濕度為22.9％和31.9％兩種濕度環(huán)境中，在溫度根本不變情況下，分子篩飽滿吸水率與環(huán)境相對濕度存在平衡。

◁ 在相對濕度從31.9％降至6.1％，約有0.4％吸附的水分沒有開釋。將在上述三種濕度環(huán)境飽滿吸水分子篩試樣別離放置在盛有變色硅膠、分子篩干燥器中，三種樣品吸附水分均有有些開釋。首要原因是分子篩吸附水包含外表吸附水（濕存水）和孔穴內(nèi)部吸附的水，濕存水在較低溫度下能夠失掉，孔穴內(nèi)部的◁ 水要在較高的溫度下才干除掉。實(shí)驗(yàn)研討成果表明：在溫度為20℃時(shí)，分子篩從高濕到低濕環(huán)境，有有些吸附水開釋出來，首要原因是因?yàn)闈穸雀膭?dòng)，分子篩外表吸附水有所開釋，濕度越低，其開釋量越大。

◁ 在同一溫度（約20℃）條件下，分子篩和帶內(nèi)袋分子篩在不一樣濕度環(huán)境中吸水率隨時(shí)刻呈正比添加，但環(huán)境濕度不一樣斜率有所不一樣，在實(shí)驗(yàn)環(huán)境條件，跟著濕度添加，分子篩飽滿吸水率也略有添加；。

◁ 在溫度一樣條件下，分子篩和帶內(nèi)袋分子篩在不一樣濕度環(huán)境中吸水飽滿時(shí)刻不一樣，濕度低，吸水飽滿時(shí)刻長，濕度高，吸水飽滿時(shí)刻縮短，分子篩吸水速率與環(huán)境濕度根本成正比。

◁ 在溫度、濕度一樣條件下，帶內(nèi)袋分子篩吸水速率明顯慢,帶內(nèi)袋分子篩的吸水速率約為分子篩本征吸水速率的1/6。

◁ 在溫度一樣條件下，分子篩在不一樣濕度條件下飽滿吸水后，改動(dòng)濕度條件，在相對濕度為6.1％、22.9％、31.9％環(huán)境條件下，分子篩飽滿吸水率與環(huán)境相對濕度根本存在平衡，在分子篩、硅膠營建的低濕條件下，分子篩外表吸附水進(jìn)一步開釋。

◁ 在分子篩濕度條件下，分子篩試樣水分含量平均值為13.9％；帶內(nèi)袋分子篩吸釋水功能研討不行深化，有待進(jìn)一步研討。
