單級蒸汽壓縮式制冷系統如圖2—1所示。它由壓縮機1、冷凝器2、膨脹閥3和蒸發器4組成。其工作過程如下；制沖劑在蒸發器內，在壓力、溫度、下沸騰，lg低于被冷物休的溫度。壓縮機不斷地油吸蒸發器中產生的蒸汽，并將它壓縮到冷凝壓力Fk，然后送往冷凝器，在壓力9，下等壓冷凝成液體，同時，制冷劑放出冷凝熱量，并傳給冷卻介質(通常是水或空氣)。與冷凝壓力95相對應的冷凝溫度6。一定要高于冷卻介質的溫度，冷凝后的液體通過膨脹閥或節流元件進入蒸發器。當制冷劑通過膨脹閥時，壓力從p，啤到P。
少部分液體氣化，極大部分剩余液體的溫度降至，這部分液體在蒸發器中蒸發，并從被冷卻的物體中吸取它所需要的蒸發熱。而氣化的這部分蒸汽稱為閃發蒸汽，在它被壓縮機吸入之前幾乎不再起吸熱作用。
在整個循環過程中，壓縮機起著吸收、壓縮和輸運制冷劑的作用，是整個系統的心臟。

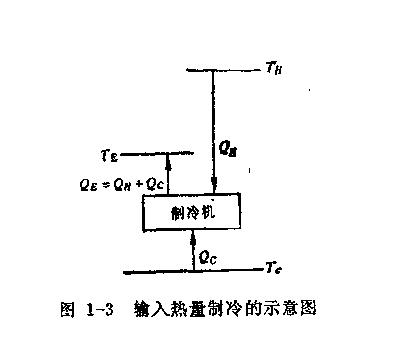

節流閥對制冷劑起節流降壓作用，并調節進入蒸發器的制冷劑流量；蒸發器是輸出冷量的設備，制冷劑在蒸發器中吸收被冷卻物的熱量，達到制冷的目的，冷凝器是輸出熱量的設備，從蒸發器中吸收的熱量連同壓縮機消耗的功所轉化的熱量在冷凝器中被冷卻介質帶定。根據熱力學第二定律，壓縮機所消耗的功(電能)起了補償作用，使制冷劑不斷從低溫物休中吸熱，并向高溫物體放熱，從而完成整個制冷循環。http://www.yianbbs.com/
